Опис:

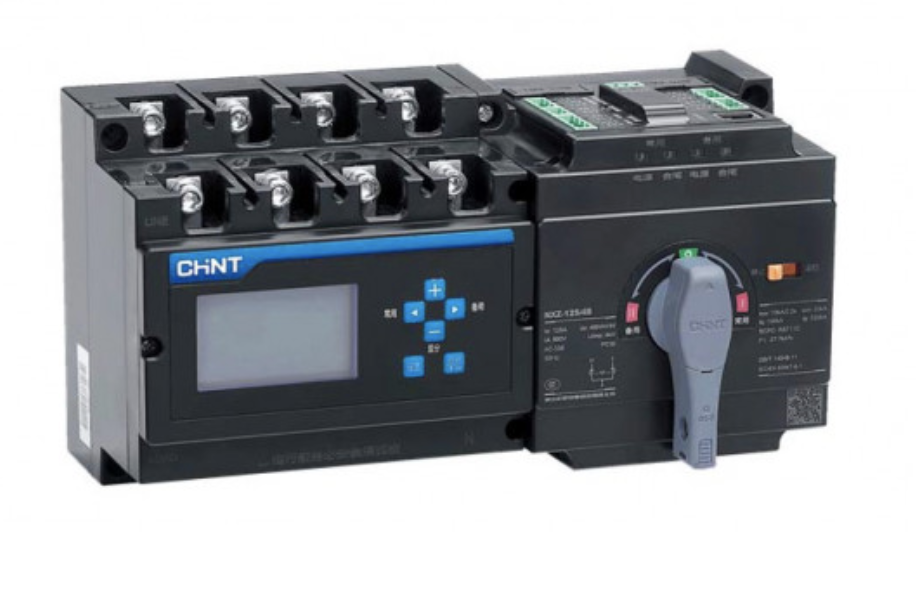

Моноблочні пристрої АВР (автоматичного вводу резерву) на базі моторизованих перемикачів навантаження СHINT NXZ-630/4A 630A забезпечують автоматичне перемикання навантаження на резервне джерело живлення при відключенні основного.
АВР СHINT NXZ-630/4A 630A призначені для автоматичного переходу на резервний ввід у разі:
– відключення основного вводу електропостачання;
– погіршення параметрів мережі нижче заданого рівня на основному вводі.
При відновленні живлення та/або параметрів мережі основного джерела АВР СHINT NXZ-630/4A 630A забезпечують автоматичне зворотне перемикання на основний ввід.
АВР СHINT NXZ-630/4A 630A мають функції управління дизель-генератором, який часто використовується у якості резервного джерела живлення.
Переваги АВР СHINT NXZ-630/4A 630A.
- Готове комплектне рішення для побудови схеми АВР.
- Швидкість перемикання.
- Економія часу при інтеграції пристрою у розподільний щит.
- Компактні габаритні розміри.
- Інтуїтивно зрозуміла індикація роботи пристрою.
- Простота при налаштуванні та експлуатації.
- Два ряди клем зверху для підключення двох ліній живлення та один нижній ряд – для навантаження.
- Фізична неможливість включення обох вводів одночасно.
- Можливість механічного блокування рукоятки керування.
- Можливість винесення дисплею керування пристроєм на дверцята шафи.
Технічні характеристики АВР СHINT NXZ-630/4A 630A.
| Типорозмір | 630 |
| Кількість полюсів | 4P |
| Номінальний струм ln, А | 630 |
| Тип контролера | стандартний |
| Номінальний умовний струм КЗ, кА | 100 |
| Мінімальний час перемикання між вводами | від 3,3 с |
| Мінімальний час перемикання контактів | від 1,5 с |
| Номінальна робоча напруга Ue, В (50 Гц) | 400/415 |
| Номінальна напруга ізоляції Ui, В АС | 800 |
|
Номінальна імпульсна напруга, що витримується Uimp, кВ |
8 |
| Категорія використання | AC-33B |
| Номінальна найбільша здатність до відключення при КЗ lcm, кА | 50 |
| Номінальний струм КЗ, що витримується короткочасно lсw (0,2 с), кА | 25 |
| Номінальна напруга в ланцюзі керування (напруга живлення) Us, B | 230/240, 50/60 Гц |
| Діапазон напруги керування Ue | 85-110% |
| Електрична зносостійкість, циклів | 1000 |
| Механічна зносостійкість, циклів | 3000 |
| Категорія забруднення середовища | III |
| Діапазон робочих температур, ˚С | -5...+40 |
| Висота над рівнем моря, м | ≤2000 |
| Габаритні розміри ШхВхГ, мм | 430х272х230 |
| Відповідність стандартам | IEC/EN 60947-6-1 |
Серія NXZ представлена у 3х типорозмірах: 125, 250 і 630А.
| Основні | |
|---|---|
| Виробник | Chint Electrics |
| Тип ПЗВ | Вимикач |
| Комутаційна зносостійкість | 1000 циклів |
| Механічна зносостійкість | 3000 циклів |
| Мінімальна робоча температура | -5 град. |
| Максимальна робоча температура | 40 град. |
| Технічні характеристики | |
| Номінальний струм | 630 А |
| Частота струму | 50 Гц |
| Номінальна робоча напруга постійного струму | 800 В |
| Кількість полюсів | 4 шт. |
| Тип спрацьовування ПЗВ | Електромеханічний |
| Час спрацьовування | 0.6 мс |
| Часострумові характеристики | AC |
| Кількість модулів | 1 шт. |
| Умови використання | АС |
| Габаритні розміри | |
| Довжина | 245 мм |
| Висота | 130 мм |
| Ширина | 126 мм |
- Ціна: 61 784 ₴
